Descrição

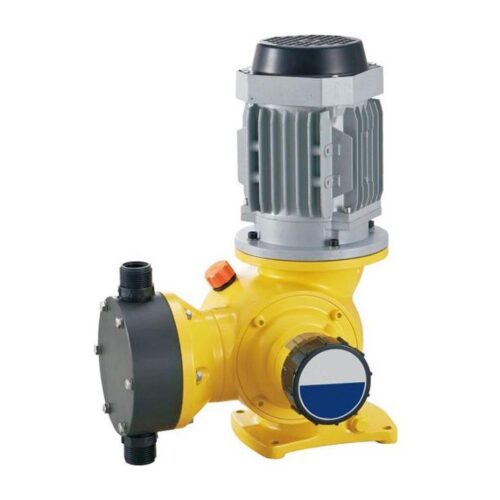

Bombas dosadoras de diafragma de alta precisão do tipo mecânico GM pertencem à série bombas de diafragma mecânico EBB Bombas G, são bombas com motor resistente e confiável. O Comprimento do curso pode ser ajustado para alterar a capacidade desta bomba. Duas válvulas de retenção (não-retorno) impedem que a alimentação de produtos químicos retorne durante o bombeamento. Cada uma das bombas com a placa reforçada protege o diafragma. Bombas da série LGP G são muito duráveis para o processamento de todos os tipos de produtos químicos, com ampla gama de alcance do fluxo.
Especificações:
- Faixa de Capacidade: 25 l / h -500 l/h abaixo de 50Hz
- Faixa de pressão: 5-10 bar
- Temperatura de processamento: a partir de 0-70ºC (32-158ºF)
- Ajuste do curso: 0-100%
- Sucção de elevação: 1,5 m
- Precisão: ± 2% do ponto de ajuste
Materiais:
- Cabeçote da bomba: PVC, PTFE, SS304, SS316
- Diafragma: PTFE
- Válvula: PVC, PTFE, SS304, SS316 (igual à seleção do cabeçote da bomba)
- Esfera: Cerâmica, SS304, SS316
- Valve ball: Ceramic, SS304,SS316
Tabela de Parâmetros
Modelo |
50Hz | 60 Hz | Pressão | Dia. Diafragma (mm) |
Energia kW(HP) |
|||||
| Fluxo (lph) |
Fluxo (gph) |
SPM | Fluxo (gph) |
Fluxo (lph) |
SPM | (Bar) | (Psi) | |||
| GM 25/1.0 | 25 | 6.6 | 48 | 7.9 | 30 | 58 | 10 | 145 | 60 | 0.37(0.5) |
| GM 50/1.0 | 50 | 13 | 96 | 16 | 60 | 115 | 10 | 145 | ||
| GM 80/0.7 | 80 | 21 | 48 | 25 | 96 | 58 | 7 | 102 | 112 | |
| GM 120/0.7 | 120 | 32 | 48 | 38 | 144 | 58 | 7 | 102 | ||
| GM 170/0.7 | 170 | 45 | 96 | 54 | 204 | 115 | 7 | 102 | ||
| GM 240/0.5 | 240 | 63 | 96 | 76 | 288 | 115 | 5 | 73 | ||
| GM 320/0.5 | 310 | 82 | 144 | 98 | 372 | 173 | 5 | 73 | ||
| GM 420/0.5 | 420 | 111 | 144 | 133 | 504 | 173 | 5 | 73 | ||
| GM 500/0.5 | 480 | 127 | 144 | 152 | 576 | 173 | 5 | 73 | ||
Conexão Padrão
| Modelo | PVC | PTFE | SS |
| GM25~GM50 | 6.5*10mm PE hose | RC 1/2″F | 6*12mm welding union |
| GM80~GM120 | DN15 glue union | RC 1/2″F | 10*16mm welding union |
| GM170~GM500 | DN15 glue union | RC 3/4″F | 15*24mm welding union |
A EBB Bombas, sendo um dos principais fabricantes e fornecedores, é extremamente profissional na fabricação das Bombas dosadoras de diafragma de alta precisão. Compre sem hesitar as nossas Bombas dosadoras de diafragma de alta precisão. Faremos o possível para atender as suas exigências.
